對接地電機產品來說，這是一個非常關鍵的安全保護要求，不僅對電機本身如此，對操作人員和配套設備也是如此。GB14711和GB755是電機產品的兩個關鍵標準。對于接地的相關要求，標準中給出了具體內容。然而，由于認知或其他因素，許多電機制造商并沒有很好地處理電機的接地環節。
標準：電機必須有符合要求的保護接地裝置，電機底座與保護接地裝置之間應有永久、可靠、良好的電氣連接。當電機在設備底座上運動時，保護接地導體仍應可靠連接。

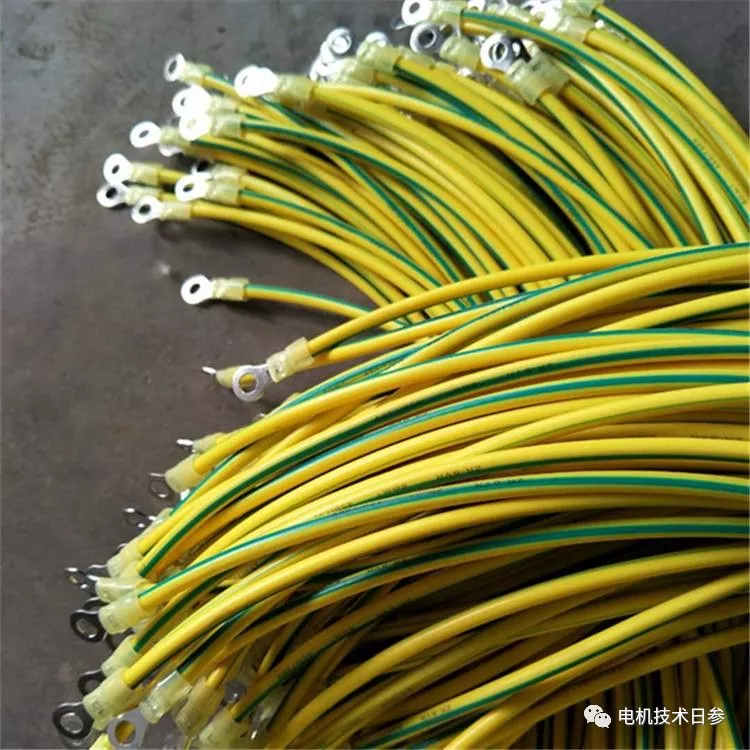

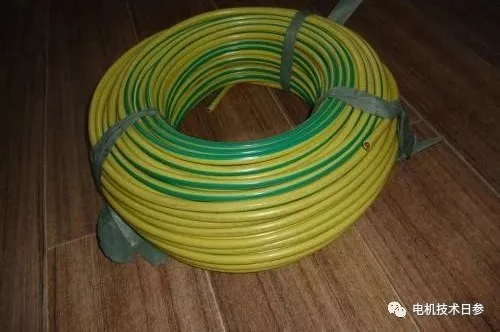

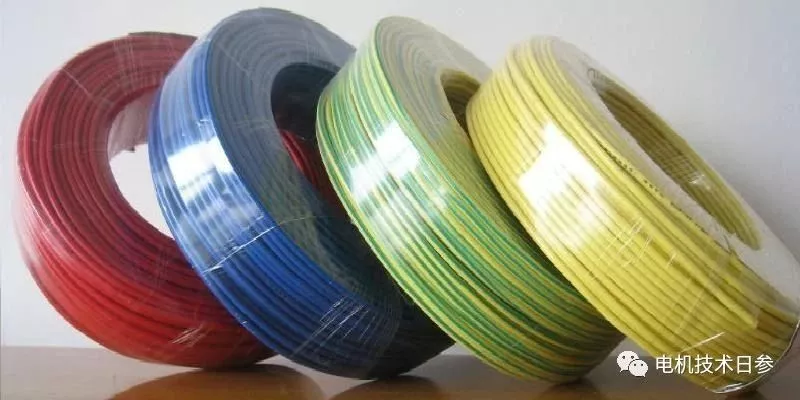

實際生產中，對于大多數電機產品，電機本體上只留有接地標記和接地螺絲，接地線由客戶提供。對于長引線電機，大部分接地線由電機制造商提供。然而，鑒于對接地線供需雙方的認知，總有一些電機的接地部分相當隨意，很多在接地線的顏色和直徑方面不符合要求。為了防止安全問題的發生，電機制造商和用戶都應該嚴格遵守規定。
如果電機使用端子連接接地導體，端子符合具體要求，保護接地端子的連接應可靠鎖緊，防止意外轉動，減小間隙和爬電距離，不用工具不能松動。
保護接地端子不應用于保護接地以外的其他用途。
保護接地導體、保護接地端子及其連接裝置的材料應兼容、抗電腐蝕、導電良好。如果使用黑色金屬，應采取電鍍或其他有效措施防止腐蝕。
保護接地導體應具有足夠的韌性，能承受電機的振動應力，在使用和安裝電機時，應采取適當?shù)谋Ｗo措施，防止其發生危險。
保護接地連接應能確保其真正穿過油漆等非導電涂層。連接方法可以是冷卷曲或其他等效方式，沒有鉸鏈，只有焊接。
穿過彈性橡膠底座的接地體應為金屬，不能使用導電橡膠接地。

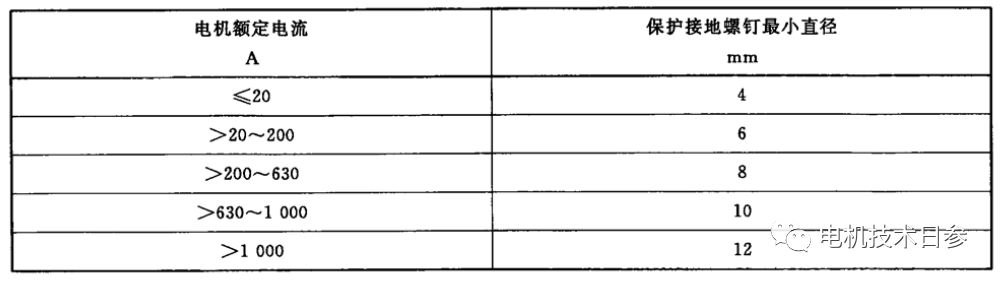

保護接地端子的螺釘和接地導體應有足夠的截面，保護接地螺釘?shù)淖钚≈睆饺绫?所示。
表1

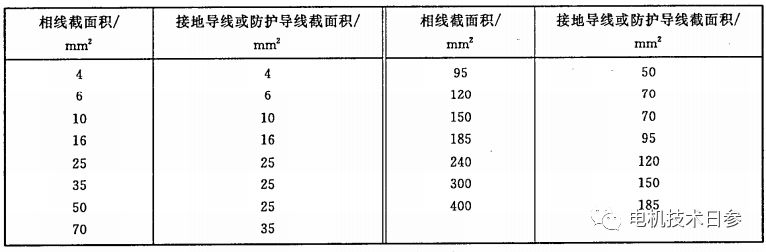

接地導線的截面積應符合規定，具體數值見表2。
表2
對于其他相線的截面積，接地導體或保護導體的截面積不應小于：(1)當相線截面積小于25mm2時，為同相線截面積；(2)相線截面積為(25~50)mm2時，為25mm2；(3)相線截面積大于50mm2時，為相線截面積的50%。
接地路徑的電阻不應大于0.1 。
